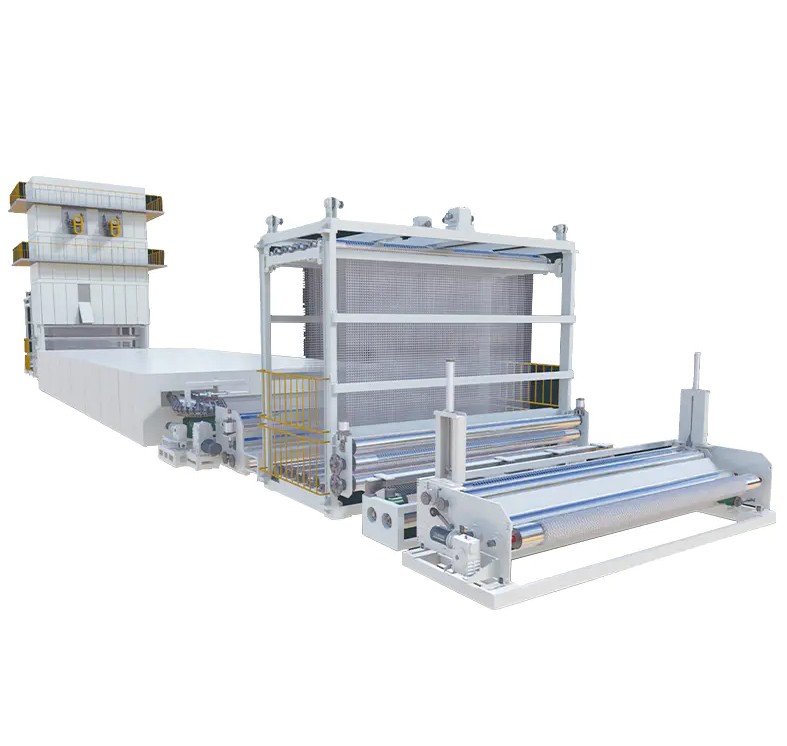

خط إنتاج غمس الألياف الزجاجية (الألياف الكيماوية) Geogrid تمثل قطعة مهمة من معدات العمليات في تصنيع مواد الهندسة المدنية الحديثة. تكمن قيمته الأساسية في ربط ركائز الألياف الزجاجية بكفاءة مع طبقات بوليمر عالية الأداء من خلال عمليات الغمس والمعالجة الآلية والمستمرة. وهذا ينتج منتجات Geogrid ذات قوة شد فائقة، ومقاومة للتآكل، ومتانة طويلة الأمد. يحدد خط الإنتاج بشكل مباشر تجانس الطلاء، وقوة الترابط بين الأسطح، واتساق الدفعة - مما يجعله الأساس الفني لضمان الجودة الهندسية وتقليل تكاليف دورة الحياة بأكملها.
تفصيل العملية الأساسية: التحكم الكامل في السلسلة من الركيزة إلى المنتج النهائي
تشتمل سلسلة المعالجة لخط إنتاج غمس الشبكة الجغرافية للألياف الزجاجية على خمس مراحل أساسية: المعالجة المسبقة للركيزة، والغمس الدقيق، والطلاء الموحد، والمعالجة المتدرجة، والفحص المضمن. تمارس المعلمات التقنية لكل مرحلة تأثيرًا حاسمًا على أداء المنتج النهائي.
المعالجة المسبقة للركيزة والتحكم في التوتر
قبل دخول خزان الغمس، تخضع شبكات الألياف الزجاجية لتنظيف السطح ومعايرة التوتر. عادة ما تكون دقة التحكم في التوتر مطلوبة للوصول ±2 ن لمنع تشوه الركيزة أو الكسر أثناء الغمس اللاحق. تطبق مرحلة المعالجة المسبقة أيضًا عوامل اقتران على سطح الألياف الزجاجية، مما يعزز الترابط السطحي بين الطلاء والألياف. يمكن أن تتحسن قوة القص السطحي بعد العلاج 30% إلى 45% .
تصميم خزان الغمس ومعلمات الحل
خزان الغمس هو الوحدة الأساسية لخط الإنتاج، حيث يجب الحفاظ على لزوجة المحلول ودرجة الحرارة والمحتوى الصلب ضمن نطاقات صارمة. معلمات العملية النموذجية هي كما يلي:
- لزوجة المحلول: يتم التحكم فيه عادةً عند 200 إلى 800 مللي باسكال · ثانية لضمان الاختراق الكامل في فجوات الألياف
- درجة حرارة الغمس: 25 درجة مئوية إلى 60 درجة مئوية ; يؤدي الانخفاض الشديد إلى عدم كفاية الترطيب، والارتفاع الشديد يؤدي إلى المعالجة المبكرة
- المحتوى الصلب: 15% إلى 35% ، مما يؤثر بشكل مباشر على سمك الفيلم الجاف بعد تراجع واحد
- وقت الغمس: من 10 إلى 60 ثانية ، تم تعديلها ديناميكيًا بناءً على مواصفات الشبكة
علاج متعدد المراحل وإدارة التدرج في درجة الحرارة
بعد الغمس، تدخل شبكات الألياف الزجاجية إلى فرن التجفيف والمعالجة المجزأ. خطوط الإنتاج الحديثة تعتمد عادة 3 إلى 5 مناطق درجة الحرارة ، الانتقال من تبخر المذيبات في درجات الحرارة المنخفضة إلى المعالجة المتشابكة في درجات الحرارة العالية. التدرج الحراري النموذجي هو: 80 درجة مئوية (ما قبل التجفيف) → 120 درجة مئوية (معالجة بدرجة حرارة متوسطة) → 180 درجة مئوية إلى 220 درجة مئوية (تشابك بدرجة حرارة عالية) . يمنع التصميم متعدد المراحل بشكل فعال انحباس المذيبات الداخلية الناتج عن تسلخ السطح المبكر، مما يحافظ على مسامية الطلاء بالأسفل 1.5% .
التأثير الكمي لمعلمات العملية الرئيسية على جودة المنتج
توجد علاقة كمية واضحة بين معلمات عملية خط الإنتاج وأداء المنتج النهائي. توضح البيانات الواردة أدناه، والتي تم تجميعها بناءً على طرق الاختبار القياسية الصناعية (ASTM D6637، ISO 10319)، مكاسب الأداء التي تم تحقيقها من خلال تحسين العملية.
| مؤشر الأداء | القيمة النموذجية قبل التحسين | القيمة النموذجية بعد التحسين | تحسين |
|---|---|---|---|
| قوة الشد الطولية (كيلو نيوتن/م) | 50 | 65 | 30% |
| توحيد سماكة الطلاء (CV) | 12% | 5% | تخفيض 58% |
| قوة الرابطة السطحية (MPa) | 2.8 | 4.2 | 50% |
| الاحتفاظ بالحمض والقلويات (28 يومًا) | 78% | 92% | 18% |
| سرعة خط الإنتاج (م/دقيقة) | 3 | 8 | 167% |
وكما تظهر البيانات، فإن تحسين تركيبات محاليل الغمس، وتحديث أنظمة المعالجة متعددة المناطق التي يتم التحكم في درجة حرارتها، وإدخال التحكم في الحلقة المغلقة للتوتر يمكن أن يؤدي في نفس الوقت إلى تعزيز كل من القدرة الإنتاجية وجودة المنتج. والجدير بالذكر أن معامل تجانس سماكة الطلاء (CV) انخفض من 12% إلى 5% ، مما يدل على الاتساق المعزز بشكل كبير من دفعة إلى دفعة - وهو أمر بالغ الأهمية للتطبيقات واسعة النطاق مثل الطرق السريعة والسكك الحديدية الفرعية.
الأتمتة والترقيات الذكية: المسارات الرئيسية لتعزيز الكفاءة والاستقرار
تعتمد خطوط إنتاج غمس الشبكة الجغرافية المصنوعة من الألياف الزجاجية التقليدية على ضبط المعلمات يدويًا استنادًا إلى خبرة المشغل، مما يؤدي إلى تأخير الاستجابات وتقلبات الاتساق. تركز ترقية الصناعة الحالية على ثلاثة أبعاد أساسية:
أنظمة المراقبة المضمنة والتحكم في الحلقة المغلقة
تدمج خطوط الإنتاج المتقدمة أجهزة قياس سمك الأشعة تحت الحمراء وأجهزة استشعار التوتر بالليزر وأنظمة الكشف عن العيوب البصرية لتحقيق ذلك فحص مضمن بنسبة 100% سمك الطلاء، والتوتر الركيزة، ونوعية السطح. يتم تغذية بيانات الفحص إلى نظام التحكم PLC في الوقت الفعلي، مما يؤدي تلقائيًا إلى ضبط مستويات خزان الغمس، ومعالجة درجات حرارة الفرن، وسرعات الجر للحفاظ على انحرافات العملية في حدود ±1.5% من القيم المحددة. أثبتت ممارسات إحدى شركات المواد الهندسية أن إدخال التحكم في الحلقة المغلقة أدى إلى تقليل معدلات عيوب المنتج 4.2% إلى 0.8% .
حل الغمس الذكي للتناسب وإعادة التدوير
من خلال أجهزة قياس اللزوجة وأجهزة استشعار الكثافة المضمنة، يقوم النظام بمراقبة حالة محلول الغمس بشكل مستمر ويقوم تلقائيًا بتجديد المذيبات ومكونات الراتنج للحفاظ على معلمات المحلول الثابتة. يمكن لخطوط الإنتاج المجهزة بوحدات استرداد الفراغ والترشيح أن تحقق معدلات استخدام للحلول أعلاه 95% ، مما يقلل بشكل كبير من نفايات المواد الخام وتكاليف معالجة مياه الصرف الصحي.
كفاءة الطاقة والامتثال البيئي
تعتمد أفران المعالجة الجديدة تصميمات متكاملة لاستعادة الحرارة وترميد غاز العادم، مما يعزز استخدام الطاقة الحرارية مقارنة بالأفران التقليدية 45% إلى 72% ، مع التحكم في تركيزات انبعاث المركبات العضوية المتطايرة (VOC) أدناه 30 مجم/م3 لتلبية اللوائح البيئية الصارمة بشكل متزايد. لخط إنتاج بإنتاج سنوي قدره 5 مليون متر مربع من شبكة جغرافية، وهذا يترجم إلى وفورات سنوية في الغاز الطبيعي تقريبًا 180.000 متر مكعب .
مجالات التطبيق والفوائد الهندسية: القيمة الواقعية للشبكات الجغرافية المغمورة
يتم استخدام الشبكات الجغرافية المصنوعة من الألياف الزجاجية التي تتم معالجتها من خلال خطوط إنتاج الغمس على نطاق واسع في تقوية تربة الطرق السريعة ومعالجة أساسات التربة الناعمة وحماية المنحدرات ورصف سطح الجسور. يتم توضيح فوائدها الهندسية من خلال الحالات والبيانات النموذجية التالية:
مشاريع تعزيز الطبقة السفلية للطرق السريعة
في أحد مشاريع معالجة أساسات التربة الناعمة للطرق السريعة، أدى وضع شبكات جغرافية من الألياف الزجاجية المغمورة إلى تقليل تسوية الطبقة السفلية بمقدار 42% مقارنة بالأقسام غير المسلحة، مع التحكم في التسوية التفاضلية بداخلها 15 ملم . علاوة على ذلك، نظرًا لتعزيز قوة الترابط بين الأسطح بين طبقات الشبكة الأرضية والأسفلت، فقد تأخر التشقق العاكس بمقدار من 3 إلى 5 سنوات ، مما يقلل بشكل كبير من تكرار الصيانة وتكاليفها.
مقارنة مؤشر المتانة
يوفر طلاء الغمس حاجزًا كيميائيًا مهمًا للألياف الزجاجية. في اختبارات التقادم المتسارع القياسية، يتم الاحتفاظ بشبكات الألياف الزجاجية غير المغمورة فقط 62% من قوة الشد بعد 500 ساعة من الشيخوخة فوق البنفسجية، في حين تم الحفاظ على المنتجات المغموسة بالبوليمر المتميزة 88% فما فوق في ظل ظروف مماثلة. بعد 90 يوما من الغمر في البيئات الحمضية والقلوية (الرقم الهيدروجيني 2 إلى 12)، تفوقت المنتجات المغموسة أيضًا على المنتجات غير المعالجة بنسبة 20 إلى 25 نقطة مئوية في الاحتفاظ بالقوة.
توصيات الاختيار والنشر: مطابقة تكوين خط الإنتاج مع الاحتياجات الفعلية
عند تخطيط أو ترقية خط إنتاج غمس الشبكة الجغرافية المصنوعة من الألياف الزجاجية، يجب على المؤسسات أن تأخذ في الاعتبار بشكل شامل أهداف القدرات، ونطاقات مواصفات المنتج، وميزانيات الطاقة، والمتطلبات البيئية. تغطي التوصيات العملية التالية أبعاد الاختيار الرئيسية:
- مطابقة القدرات : بالنسبة للقدرات السنوية المستهدفة 3 إلى 8 مليون متر مربع ، حدد خطوط إنتاج متوسطة إلى عالية السرعة بسرعات خط تبلغ 5 إلى 10 م/دقيقة لتحقيق التوازن بين الكفاءة واستقرار العملية
- توافق العرض : يجب أن يغطي عرض تصميم خط الإنتاج نطاقات المنتجات المستهدفة من 1.0 م إلى 4.0 م مع 10% إلى 15% هامش التوسع محجوز
- القدرة على المعالجة : يجب ألا يقل طول فرن المعالجة عن 24 م لضمان التشابك الكامل حتى عند أقصى سرعة للخط
- تكوين التفتيش : على الأقل، قم بتكوين كل من أنظمة الكشف عن سماكة الطلاء المضمنة وأنظمة فحص العيوب البصرية كضمانات أساسية لمراقبة الجودة
- المرافق البيئية : يجب أن تتجاوز سعة تدفق الهواء لوحدة معالجة غاز العادم إجمالي حجم عادم فرن المعالجة بمقدار 1.2 مرة لضمان هامش التشغيل
بالإضافة إلى ذلك، تُنصح الشركات بإنشاء قاعدة بيانات كاملة للعمليات بعد تشغيل خط الإنتاج، وتسجيل معلمات المواد الخام، ونقاط ضبط العملية، ونتائج الفحص لكل دفعة. يتيح التحليل الإحصائي لهذه البيانات التحسين المستمر لنوافذ التحكم، مما يؤدي إلى الانتقال من "الإنتاج المؤهل" إلى "التميز في الإنتاج".
توقعات الصناعة: التطور المستقبلي لتكنولوجيا خط إنتاج الغمس
تتطور خطوط إنتاج غمس الشبكة الجغرافية المصنوعة من الألياف الزجاجية نحو أتمتة أعلى واستهلاك أقل للطاقة وقدرات رقمية أقوى. خلال اليوم التالي من 3 إلى 5 سنوات ، فإن اتجاهات التكنولوجيا التالية تستحق الاهتمام:
- تقنية التوأم الرقمي : من خلال إنشاء نماذج افتراضية لخطوط الإنتاج، يصبح التحقق المسبق من صحة معلمات العملية والتنبؤ بالأخطاء ممكنًا، مما قد يؤدي إلى تقليل وقت التشغيل بنسبة أكثر من 40%
- أنظمة طلاء ذات أساس مائي/خالي من المذيبات : مع تشديد اللوائح البيئية، ستصبح تركيبات حلول الغمس منخفضة المركبات العضوية المتطايرة سائدة، مما يتطلب خطوط إنتاج لاستيعاب مجموعات الحلول الأوسع
- تصميم وحدات : يتيح إضافة أو إزالة خزانات الغمس أو أقسام المعالجة بشكل مرن بناءً على احتياجات القدرة، مما يقلل من حواجز الاستثمار الأولية
- تحسين العمليات المعتمدة على الذكاء الاصطناعي : يوصي تحليل التعلم الآلي لبيانات الإنتاج التاريخية تلقائيًا بمجموعات المعلمات المثالية، مما يعمل بشكل مستمر على تحسين معدلات الإنتاج وكفاءة الطاقة
باختصار، خط إنتاج غمس الشبكة الجغرافية من الألياف الزجاجية ليست مجرد معدات تصنيع، ولكنها منصة تقنية تحدد سقف الأداء وموثوقية تطبيق المنتجات. من خلال التحكم الدقيق في العمليات، والترقيات الذكية، والتراكم المستمر للبيانات الهندسية، يمكن لخط الإنتاج هذا حماية جودة المنتج في نفس الوقت، وتحسين كفاءة التصنيع بشكل كبير، وتعزيز استخدام الموارد - مما يوفر دعمًا قويًا لاستدامة إنشاء البنية التحتية على المدى الطويل.
