أ المحبب هي قطعة رئيسية من المعدات التي تحول المواد الخام السائبة إلى كريات ذات شكل موحد من خلال عمليات البثق والقطع والطحن. ويستخدم على نطاق واسع في طاقة الكتلة الحيوية، والمعالجة الكيميائية، وإنتاج الغذاء، والأدوية، وصناعات الأعلاف الزراعية. وتتمثل وظيفتها الأساسية في تعزيز قابلية تدفق المواد والكثافة الظاهرية واستقرار الاستخدام مع تقليل تلوث الغبار وخسائر النقل. يمكن لآلة التحبيب التي تم تكوينها بشكل صحيح تحسين استخدام المواد الخام من خلال 15% إلى 30% والحفاظ على معدلات تكوين الكريات أعلاه 95% مما يجعلها حجر الزاوية الفني لخطوط إنتاج الكريات الحديثة.
مبدأ العمل الأساسي: عملية من أربع مراحل بدءًا من المواد الخام وحتى الكريات النهائية
يمكن تقسيم عملية تشغيل آلة التحبيب إلى أربع مراحل متواصلة: إعداد التغذية، وتشكيل البثق، والقطع حسب الطول، والطحن/التحجيم. تحدد معلمات العملية في كل مرحلة بشكل مباشر الخصائص الفيزيائية وجودة المظهر للكريات النهائية.
مرحلة تحضير التغذية
يتم أولاً تغذية المواد الخام بشكل موحد في الماكينة عبر وحدات التغذية الاهتزازية. بالنسبة للمواد ذات المحتوى الرطوبي العالي، يلزم إجراء معالجة ما قبل التجفيف قبل الدخول إلى الوحدة الرئيسية، للتحكم في الرطوبة داخلها 8% إلى 15% لمنع التصاق الجدار أو تكوين حبيبات فضفاضة أثناء البثق. يؤثر استقرار سرعة التغذية بشكل مباشر على تقلبات الإخراج، مما يتطلب عادةً التحكم في انحراف التغذية في الداخل ±5% من القيمة المحددة.
مرحلة تشكيل البثق
يتم دفع المواد من خلال فتحات القالب تحت ضغط قوي من بكرات أو براغي دوارة مزدوجة، مما يشكل شرائط مستمرة. تتضمن معلمات التحكم الرئيسية ما يلي:
- فجوة الأسطوانة: 0.5 ملم إلى 2.0 ملم ; يؤدي الحجم الصغير جدًا إلى تسريع التآكل، بينما يؤدي الحجم الكبير جدًا إلى عدم كفاية كثافة الحبيبات
- درجة حرارة البثق: 60 درجة مئوية إلى 120 درجة مئوية ، تم تعديلها ديناميكيًا بناءً على خصائص ذوبان المواد
- نسبة طول الثقب إلى القطر: 3:1 إلى 8:1 ; تعمل النسب الأعلى على تحسين ضغط الحبيبات ولكنها تزيد من استهلاك الطاقة بشكل متناسب
- قوة المحرك الرئيسي: تتراوح التكوينات الشائعة من 55 كيلو واط إلى 90 كيلو واط ، المقابلة لنطاقات القدرات 200 كجم/ساعة إلى 800 كجم/ساعة
القطع حسب الطول والطحن/التحجيم
يتم قطع مادة الشريط لضبط الأطوال بواسطة شفرات قطع السبائك، ثم تدخل منطقة الطحن لتشطيب السطح. عادةً ما يتم ضبط سرعة الشفرة بين 800 و 1500 دورة في الدقيقة ، ومع التحكم في سرعة التردد المتغير، والتحكم الدقيق في طول الحبيبات بالداخل 2 ملم إلى 30 ملم يمكن تحقيقه. يجب أن تمر الكريات الأرضية عبر شاشة اهتزازية للتدريج، مع ضبط فتحة الشاشة بشكل عام على 1.2 مرة حجم الجسيمات المستهدفة هو الحد الأعلى لضمان تركيز حجم الكريات النهائية.
تكوين المعدات النموذجية ومقارنة معلمات الأداء

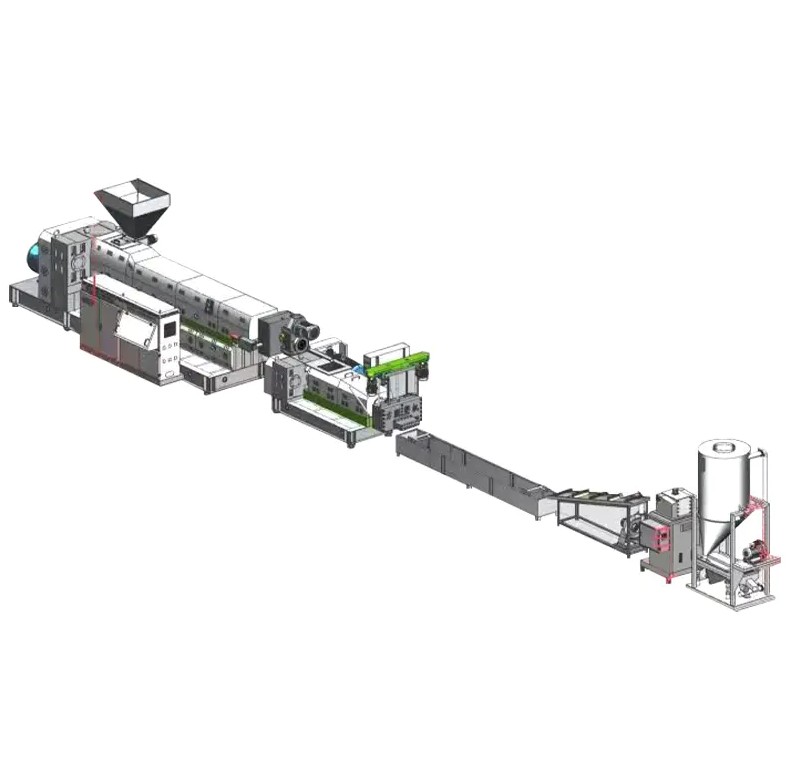

أ complete pellet production line consists of a main machine, auxiliary equipment, and supporting systems. The selection of each unit must match raw material characteristics, capacity targets, and finished product specifications. The following table compares performance parameters of common configuration schemes.
| وحدة المعدات | المواصفات الرئيسية | مؤشرات الأداء | وصف الوظيفة |
|---|---|---|---|
| الطارد الرئيسي | قطر المسمار 175 ملم، نسبة التخفيض 1:20 | محرك 90 كيلوواط ، القدرة 500 كجم/ساعة | وحدة تشكيل البثق الأساسية |
| ضغط صندوق التغذية | الحجم 720 لتر، التحكم بالتردد المتغير | محرك 55 كيلوواط ، توحيد التغذية ±3% | المعالجة المسبقة والتغذية المستقرة |
| تغذية الحزام الناقل | الطول 5 م، عرض الحزام 600 مم | سرعة النقل 0.5 إلى 2.0 م/ث | النقل المستمر للفيلم أو المواد السائبة |
| أuxiliary Extruder | قطر المسمار 175 مم، رأس قالب ذو شاشة واحدة | محرك 30 كيلوواط التلدين المساعد | البثق الثانوي لتحسين الاكتناز |
| خزان مياه التبريد | الفولاذ المقاوم للصدأ، الطول 4 م | التحكم في درجة حرارة الماء 15 درجة مئوية إلى 25 درجة مئوية | تشكيل سريع لمنع الالتصاق |
| رف تجفيف النفخ | مروحة ضغط عالي هيكل ستانلس ستيل 2.5 م | أir pressure ≥3000 باسكال | إزالة الرطوبة السطحية المتبقية |
| الكريات العملاقة | أlloy hob blades, variable frequency speed control | السرعة 800 إلى 1500 دورة في الدقيقة | قطع دقيق للطول |
| صندوق تخزين من الفولاذ المقاوم للصدأ | نقل مروحة الضغط العالي، حجم 1 متر مكعب | سعة التخزين 500 كجم | تخزين المنتج النهائي وتجانسه |
أs shown in the table, the power ratio between the main extruder and compacting feeder bin is approximately 1.6:1 ، وهي نسبة تم التحقق من صحتها من خلال الممارسة الهندسية للحفاظ على ضغط البثق المستقر مع ضمان الإخراج. إن مطابقة طول خزان التبريد مع سرعة الخط أمر بالغ الأهمية بنفس القدر: عند سرعة خط تبلغ 5 م/دقيقة ، خزان 4 م يوفر تقريبا 48 ثانية من وقت بقاء التبريد، وهو ما يكفي لخفض درجة حرارة سطح المادة أدناه 40 درجة مئوية ، تلبية متطلبات التشكيل لعمليات القطع اللاحقة.
خمسة مجالات تطبيق رئيسية: القيمة الهندسية الواقعية لتكنولوجيا التكوير
القيمة الفنية لل المحببs ويتجلى ذلك من خلال قدرتها على التكيف عبر الصناعة. توضح المجالات الخمسة التالية مكاسب الكفاءة المحددة الناتجة عن عمليات التكوير:
قطاع طاقة الكتلة الحيوية
يؤدي ضغط النفايات الزراعية والحرجية إلى وقود كريات الكتلة الحيوية إلى الحصول على قيمة حرارية تبلغ 4000 إلى 4800 سعرة حرارية/كجم ، يقترب من مستويات الفحم البيتوميني من الدرجة المتوسطة. كفاءة احتراق الوقود بيليه 20% إلى 30% أعلى من الحرق المباشر للمواد السائبة، مع تقليل انبعاثات الغبار بأكثر من 60% . خط إنتاج يبلغ إنتاجه بالساعة 1 طن يمكن معالجة 3000 طن من القش أو رقائق الخشب سنويا، أي ما يعادل استبدال تقريبا 1500 طن من الفحم القياسي .
قطاع إعادة تدوير المواد الكيميائية والبلاستيكية
أfter washing and shredding, waste plastic film enters the granulator for recycling. The melt index of recycled pellets can recover to 85% إلى 95% من مادة عذراء. بأخذ إعادة تدوير فيلم PP كمثال، تزداد الكثافة الظاهرية بعد التحبيب من 0.15 جم/سم3 للمواد السائبة 0.55 جم/سم3 ، مما يقلل تكاليف النقل تقريبًا 70% وإشغال مساحة المستودع بواسطة 65% .
قطاع الصناعات الغذائية
في المعالجة العميقة للحبوب، يتم استخدام المحببات لإنتاج الكريات المبثوقة أو الأرز المعاد هيكلته. التكوير يقلل من وقت الإماهة بنسبة 40% ويحسن بشكل ملحوظ توحيد الذوق. على سبيل المثال، بعد التحبيب بالبثق، تزداد قابلية ذوبان نشا الذرة في الماء البارد من 8% ل 35% ، توسيع سيناريوهات التطبيق بشكل كبير.
قطاع التركيبات الصيدلانية
أfter wet or dry granulation, drug powder pellets show improved flowability: the angle of repose improves from 45 درجة إلى 55 درجة للبودرة السائبة 25 درجة إلى 35 درجة ، أكثر من مضاعفة قابلية التدفق. يتيح ذلك عمليات ضغط الجهاز اللوحي اللاحقة لتقليل اختلاف وزن الجهاز اللوحي من ±7% ل ±3% ، ضمان دقة جرعة المستحضرات الصلبة عن طريق الفم بشكل فعال.
أgricultural Feed Sector
أfter feed pelletization, livestock feed intake increases by 10% إلى 15% ، وتتحسن نسبة التحويل الغذائي بنسبة 8% إلى 12% . وفي الوقت نفسه، يظل معدل غبار تغذية الحبيبات أثناء النقل أقل 3% ، مقارنة بمعدلات فقدان التغذية السائبة التي تصل عادة إلى 15% إلى 20% . بالنسبة لمؤسسة تغذية يبلغ إنتاجها السنوي 100.000 طن ، فإن اعتماد عمليات التكوير يمكن أن يقلل من نفايات المواد الخام تقريبًا 12,000 طن في السنة.
توصيات الاختيار والتكوين: دليل عملي لمطابقة خصائص المواد الخام مع أهداف القدرة
عند شراء آلة التحبيب، يجب على الشركات إجراء تقييم شامل لأربعة أبعاد: خصائص المواد الخام، ومتطلبات القدرة، ومواصفات المنتج النهائي، وميزانيات الطاقة. فيما يلي نقاط الاختيار الرئيسية:
- توافق المواد الخام : يجب أن تعطي المواد القائمة على الألياف الأولوية للمحببات من النوع الأسطواني، في حين أن المواد البلاستيكية الحرارية مناسبة بشكل أفضل لأنواع البثق اللولبي؛ المواد التي يتجاوز محتوى الرطوبة فيها 20% يجب أن تكون مجهزة بأنظمة التجفيف المسبق
- تحجيم القدرات : مقياس المختبر يختار 10 إلى 50 كجم/ساعة المعدات، الخطوط التجريبية اختيار 100 إلى 300 كجم/ساعة ، وخطوط الإنتاج الصناعي الضخم تحدد التكوينات أعلاه 500 كجم/ساعة
- اختيار ثقب القالب : كريات الكتلة الحيوية شائعة الاستخدام 6 ملم إلى 8 ملم الفتحات، وكريات الأعلاف تستخدم في الغالب 3 ملم إلى 5 ملم ، ويتم اختيار الكريات البلاستيكية المعاد تدويرها بناءً على المواصفات اللولبية لآلة التشكيل بالحقن في المصب 2 ملم إلى 4 ملم
- دقة التحكم في درجة الحرارة : يجب أن تحقق أجهزة التحكم في درجة الحرارة الدقة ±1 درجة مئوية مع تحكم مستقل في درجة الحرارة متعدد المناطق لمنع ارتفاع درجة الحرارة الموضعية وتدهور المواد
- مادة الشفرة : عند معالجة المواد التي تحتوي على ألياف زجاجية أو حشوات عالية الصلابة، يجب استخدام شفرات من سبائك الصلب أو الكربيد؛ تعتبر الشفرات الفولاذية للأدوات كافية للمواد التقليدية
أdditionally, it is recommended to prioritize models equipped with dual-screen changers. Dual-screen design allows screen switching without stopping the machine, reducing output losses caused by screen changes from 8% إلى 12% على نماذج الشاشة الواحدة أدناه 1% — حاسمة بشكل خاص للإنتاج المستمر.
أساسيات التشغيل والصيانة: التدابير الأساسية لإطالة عمر المعدات وضمان جودة الحبيبات
يعتمد تشغيل المحبب المستقر على استراتيجيات الصيانة الموحدة. يتم تجميع دورات الصيانة وعناصر الفحص التالية بناءً على أفضل ممارسات الصناعة:
| اسم المكون | دورة التفتيش | محتوى الصيانة | أcceptance Criteria |
|---|---|---|---|
| المسمار والبرميل | كل 500 ساعة تشغيل | قم بقياس الخلوص وتنظيف رواسب الكربون | التخليص .30.3 ملم |
| يموت تصفية الشاشة | كل shift or when pressure differential exceeds limits | استبدال أو تنظيف الشاشة | فرق الضغط ≥5 ميجا باسكال |
| تجميع شفرة القطع | كل 200 ساعة تشغيل | فحص تآكل الحواف، وضبط الخلوص | تقريب الحافة .10.1 ملم |
| زيوت التشحيم لعلبة التروس | كل 6 أشهر | اختبار العينة، استبدال الزيت القديم | أcid value .01.0 ملجم كوه/جم |
| نظام التحكم في درجة الحرارة | شهريا | معايرة المزدوجات الحرارية، وفحص عناصر التسخين | الانحراف ±1 درجة مئوية |
يمكن أن يؤدي الالتزام الصارم بجدول الصيانة المذكور أعلاه إلى تمديد متوسط الوقت بين حالات الفشل (MTBF) من متوسط 800 ساعة ل over 1500 ساعة ، مع التحكم في تقلبات جودة الحبيبات الناتجة عن فشل المعدات داخلها ±2% .
توقعات الصناعة: التطور الذكي والأخضر لتكنولوجيا التكوير
المحبب وتشهد التكنولوجيا تحولا عميقا من الميكنة إلى الرقمنة، ومن الاستهلاك العالي للطاقة إلى انخفاض الكربون. ضمن القادم من 3 إلى 5 سنوات ، فإن الاتجاهات التالية ستعيد تشكيل مشهد الصناعة:
- التحكم التكيفي الذكي : يمكن لأنظمة التنظيم الذاتي لمعلمات البثق المستندة إلى خصائص المواد في الوقت الفعلي ضغط وقت تصحيح أخطاء بدء التشغيل من 2 إلى 3 ساعات ل under 20 دقيقة
- استعادة الحرارة المهدرة وتحسين الطاقة : يمكن أن يؤدي استخدام الحرارة المهدرة من أقسام التبريد والمعالجة للتسخين المسبق للمواد الخام إلى تقليل الاستهلاك الإجمالي للطاقة عن طريق 18% إلى 25%
- وحدات التحول السريع : التصميم المعياري لرؤوس القالب وتجميعات الشفرات يقلل من وقت تغيير مواصفات المنتج من 4 ساعات ل 30 دقيقة ، تحسين اقتصاديات الإنتاج الصغير والمتعدد الأصناف
- إمكانية تتبع بيانات دورة الحياة الكاملة : يتم تسجيل معلمات الإنتاج ودفعات المواد الخام ونتائج فحص الجودة لكل دفعة من الكريات بالكامل على blockchain، مما يلبي متطلبات تدقيق الامتثال للصناعات الغذائية والصيدلانية
باختصار، باعتبارها المعدات الأساسية لإنتاج التكوير، فإن النضج الفني لآلة التحبيب وعقلانية التكوين يحددان بشكل مباشر كفاءة تحويل المواد، واستقرار جودة المنتج النهائي، وتكاليف تشغيل الإنتاج. من خلال المطابقة الدقيقة لخصائص المواد الخام مع معلمات المعدات، وتنفيذ استراتيجيات الصيانة الوقائية، ومواكبة اتجاهات الترقية الذكية، يمكن للمؤسسات تحقيق إنتاج كريات فعال وموحد ومستدام عبر مجالات متعددة بما في ذلك طاقة الكتلة الحيوية، وإعادة تدوير المواد الكيميائية، والأغذية والأدوية، والأعلاف الزراعية.
