ما هو خط إنتاج Geogrid ثنائي الاتجاه وكيف يعمل؟

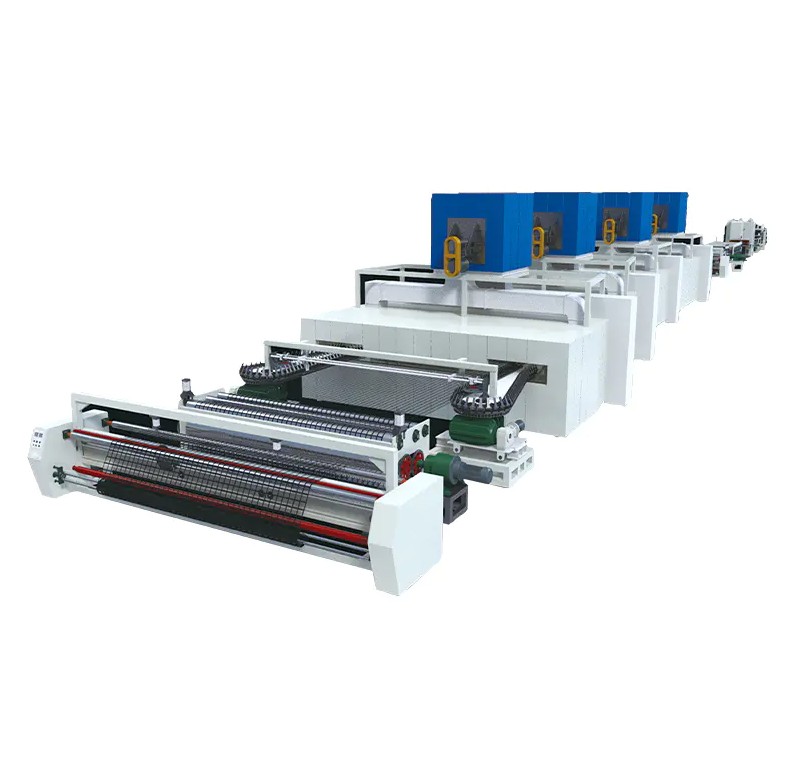

أ خط إنتاج Geogrid ثنائي الاتجاه يحول صفائح البولي بروبيلين (PP) أو البولي إيثيلين (PE) إلى مواد شبكية ذات قوة شد عالية في كلا الاتجاهين من خلال عمليات التمدد واللحام الآلية. يحدد خط الإنتاج هذا بشكل مباشر الخواص الميكانيكية، واستقرار الأبعاد، وقابلية التطبيق الهندسي للشبكات الجغرافية، مما يجعله أساس تصنيع لا يمكن استبداله لتعزيز الطرق، ومعالجة الأرض الناعمة، وتطبيقات حماية المنحدرات.

المبادئ الفنية الأساسية وتدفق العملية

بثق المواد الخام وتشكيل الألواح

يبدأ خط الإنتاج بتسخين وصهر كريات PP أو PE من خلال جهاز بثق، والذي يقوم بعد ذلك بتشكيل صفائح موحدة عبر قالب على شكل حرف T. عادة ما يتم التحكم في درجة حرارة البثق بين 200 درجة مئوية و 240 درجة مئوية ، مع الحفاظ على معدل تدفق الذوبان (MFR) في الداخل 1.5 إلى 3.0 جم/10 دقائق لضمان ترتيب السلسلة الجزيئية بشكل منظم في الصفائح، مما يضع الأساس لتمديد ثنائي المحور لاحقًا.

الانثقاب والتمدد ذو المحورين

أfter precision perforation, the sheet enters the biaxial stretching unit. The longitudinal stretch ratio generally ranges from من 5 إلى 8 مرات ، بينما تتراوح نسبة التمدد العرضي من 4 إلى 6 مرات . من خلال التحكم في درجة حرارة التمدد بالداخل 120 درجة مئوية إلى 160 درجة مئوية ، تصبح سلاسل البوليمر موجهة بشكل كبير على كلا الاتجاهين، وتشكل بنية شبكية ذات خصائص ميكانيكية ممتازة. تحقق المنتجات النموذجية قوة شد طولية تبلغ 30 كيلو نيوتن / م إلى 120 كيلو نيوتن / م وقوة الشد العرضية 30 كيلو نيوتن / م إلى 120 كيلو نيوتن / م .

إعداد الحرارة واللف

تخضع الشبكة الجغرافية الممتدة لضبط الحرارة للتخلص من الضغوط الداخلية، مع ضبط درجات الحرارة عادةً بين تلك الضغوط 140 درجة مئوية و170 درجة مئوية لمدة 2 إلى 5 ثواني . ثم يمر عبر بكرات التبريد للوصول إلى درجة حرارة الغرفة قبل أن يتم لفه إلى أطوال محددة بواسطة جهاز لف أوتوماتيكي. خط الإنتاج بأكمله يعمل بسرعات من 3 إلى 8 أمتار في الدقيقة ، اعتمادًا على مواصفات المنتج ونسب التمدد.

معلمات الأداء الرئيسية ومقارنة التطبيقات الهندسية

تفرض السيناريوهات الهندسية المختلفة متطلبات أداء متفاوتة بشكل كبير على الشبكات الجغرافية ثنائية الاتجاه. يسرد الجدول أدناه مراجع مواصفات المنتج لحقول التطبيق الشائعة:

مكاسب الكفاءة من ترقيات أتمتة خط الإنتاج

حديث خط إنتاج Geogrid ثنائي الاتجاهs حققت التحكم الآلي بالكامل من تغذية المواد الخام إلى لف المنتج النهائي. بالمقارنة مع المعدات شبه الأوتوماتيكية التقليدية، حققت خطوط إنتاج الجيل الجديد اختراقات كبيرة في المجالات التالية:

• زادت كفاءة الإنتاج بنسبة 40% إلى 60% ، مع وصول القدرة السنوية للخط الواحد 3000 إلى 5000 طن
• يتم التحكم في توحيد سمك المنتج من الداخل ± 0.05 ملم ، مع تقليل تباين قوة الشد إلى ±3%
• تحسن معدل استخدام المواد الخام إلى أكثر من ذلك 95% ، مع تجاوز إعادة تدوير حواف الحواف وإعادة استخدامها 90%
• تم تخفيض استهلاك الطاقة بنسبة 20% إلى 30% ، مع التحكم في استهلاك الطاقة لوحدة المنتج 350 إلى 450 كيلووات ساعة/طن
• تم تخفيض متطلبات المشغل بمقدار 50% ، مع فقط 2 إلى 3 مطلوب فنيين لكل نوبة للمراقبة

أخذ خط إنتاج قياسي بعرض 5 متر وسرعة التصميم 5 متر per minute على سبيل المثال، يمكن أن تصل طاقتها اليومية من 7 إلى 10 طن (اعتمادًا على مواصفات المنتج)، ما يقرب من ضعف المعدات المماثلة التي كانت موجودة قبل خمس سنوات.

نقاط مراقبة الجودة الحرجة

أنظمة التفتيش على الانترنت

تم تجهيز خطوط الإنتاج المتطورة بمقاييس سمك الليزر، وأجهزة استشعار درجة الحرارة بالأشعة تحت الحمراء، وأنظمة فحص الرؤية لمراقبة سمك الصفائح، ودرجة حرارة التمدد، وسلامة الشبكة في الوقت الحقيقي. عندما يتجاوز انحراف سمك ± 0.08 ملم أو تنحرف درجة الحرارة عن القيمة المحددة بمقدار ±5 درجة مئوية يقوم النظام تلقائيًا بإنذار وضبط معلمات العملية.

معايير فحص المنتج النهائي

يجب أخذ عينات من كل دفعة من المنتجات وفحصها وفقًا لمعايير GB/T 17689 أو ASTM D6637. تشمل عناصر التفتيش ما يلي:

1. اختبار قوة الشد الطولية والعرضية والاستطالة
2. اختبار قوة الوصلة (يجب أن تصل قوة تقشير الوصلة ≥50N )
3. تحديد محتوى أسود الكربون (المتطلبات القياسية 2% إلى 3% )
4. اختبار زمن تحريض الأكسدة (OIT) ≥20 دقيقة )
5. اختبار ثبات الأبعاد ( ≥2% معدل الانكماش الحراري)

اتجاهات تطور الصناعة والتطور التكنولوجي

تتطور خطوط إنتاج الشبكة الجغرافية ثنائية الاتجاه نحو الذكاء والتصنيع الأخضر والعروض الأوسع. تشمل خصائص التطور التكنولوجي للصناعة الحالية ما يلي:

• التحكم الذكي: أdoption of integrated PLC and HMI control systems to achieve closed-loop regulation of stretch ratios, temperature, and speed, with product qualification rates stabilized above 98%
• تطوير العرض الأوسع: توسعت عروض خطوط الإنتاج السائدة من التقليدية 3.9 متر ل 5.3 إلى 6.0 متر وتقليل عدد مفاصل البناء وتحسين كفاءة التركيب
• توفير الطاقة وخفض الاستهلاك: تحل أنظمة التسخين بالحث الكهرومغناطيسي الجديدة محل التسخين بالمقاومة التقليدية، مما يؤدي إلى تقليل وقت التسخين المسبق 30% وتقليل استهلاك الطاقة عن طريق 15% إلى 20%
• التكامل متعدد الوظائف: تحتوي بعض خطوط الإنتاج على وظائف اللحام بالموجات فوق الصوتية وطلاء السطح، مما يتيح إنتاج شبكات جغرافية مركبة والتوسع في التطبيقات الشاملة مثل الصرف الصحي ومنع التسرب

أccording to industry statistics, the global geosynthetics market size is expected to exceed 18 مليار دولار بحلول عام 2026، مع شبكات جغرافية ثنائية الاتجاه تمثل ما يقرب من 25% إلى 30% . أصبحت منطقة آسيا والمحيط الهادئ، مدفوعة بتشييد البنية التحتية المتسارعة، المنطقة التي تتمتع بأكبر حجم تركيب جديد لخطوط إنتاج الشبكة الجغرافية ثنائية الاتجاه، مع الحفاظ على معدل نمو سنوي قدره 8% إلى 12% .

توصيات الشراء والصيانة

النقاط الرئيسية لاختيار المعدات

عند شراء أ خط إنتاج Geogrid ثنائي الاتجاه ، يجب فحص المؤشرات الفنية التالية:

• ما إذا كانت نسبة التمدد القصوى تلبي متطلبات درجة قوة المنتج المستهدفة
• ما إذا كانت دقة نظام التحكم في درجة الحرارة تصل إلى الداخل ±2 درجة مئوية
• ما إذا كان يتم التحكم في وقت تغيير القالب في الداخل 2 ساعة ل support flexible switching between multiple specifications
• ما إذا كان تم تجهيز نظام كامل لإعادة تدوير النفايات وتكويرها

النقاط الرئيسية للصيانة اليومية

لضمان التشغيل المستقر لخط الإنتاج على المدى الطويل، يوصى بإجراءات الصيانة التالية:

1. قم بتنظيف شاشة الطارد في كل نوبة عمل لمنع انسداد الشوائب والتأثير على جودة الذوبان
2. التحقق من تآكل سطح الأسطوانة الممدد أسبوعيًا؛ إصلاح على الفور عندما يتجاوز التآكل 0.1 ملم
3. معايرة أجهزة استشعار درجة الحرارة وأجهزة قياس السُمك شهريًا لضمان دقة بيانات الكشف
4. استبدل زيت التشحيم المخفض وتحقق من شد السلسلة كل ثلاثة أشهر
5. قم بإجراء فحص دقيق شامل سنويًا، بما في ذلك معايرة نسبة التمدد واختبار عزل النظام الكهربائي
